目前110KV和220KV變壓器中性點過電壓保護主要采用有間隙保護、避雷器保護、間隙與避雷器并聯保護三種方式。
其中,ENR-JXB-110/D 中性點接地組合設備,也稱中性點成套設備,主變間隙保護裝置結構簡單、可靠、運行維護量小。在工頻、操作和雷電過電壓下都可對變壓器進行保護。缺點是在三種過電壓這樣大范圍保護配合參數確定較為困難,放電分散性大,保護特性一般,工頻續流較大,滅弧能力較差,而且間隙動作會(huì )產生截波,對變壓器本身的絕緣也不利??坷^電保護切除故障,在系統的不對稱接地端路故障時有較大和較長時間的工頻零序電流沖擊主變壓器。
避雷器保護伏秒特性平坦,放電分散性小,保護特性?xún)?yōu)良,切斷工頻續流能力強,對主變壓器沖擊小。但不能防護工頻過電壓,而且在較高工頻過電壓下自身需防護,自身存在故障危險。特別是當發生非全相運行或轉為帶單相接地的中性點不接地系統時,由于變壓器中性點穩態電壓升高,可能使閥型避雷器破壞,甚至引起損壞。
為此,防護非全相運行及系統轉為帶單相接地的中性點不接地系統能夠可靠動作,而在雷電過電壓下不動作必須選用間隙;只防護雷電過電壓,并對正常網絡(luò )發生單相接地時變壓器中性點出線的暫態過電壓進行阻尼,以保證間隙不會(huì )誤動則可選擇氧化鋅避雷器;需同時防護雷電、工頻和操作過電壓時可采用間隙或避雷器和間隙并聯的保護方式,在工頻過電壓下,間隙并聯避雷器中間隙既保護變壓器中性點,又保護避雷器。

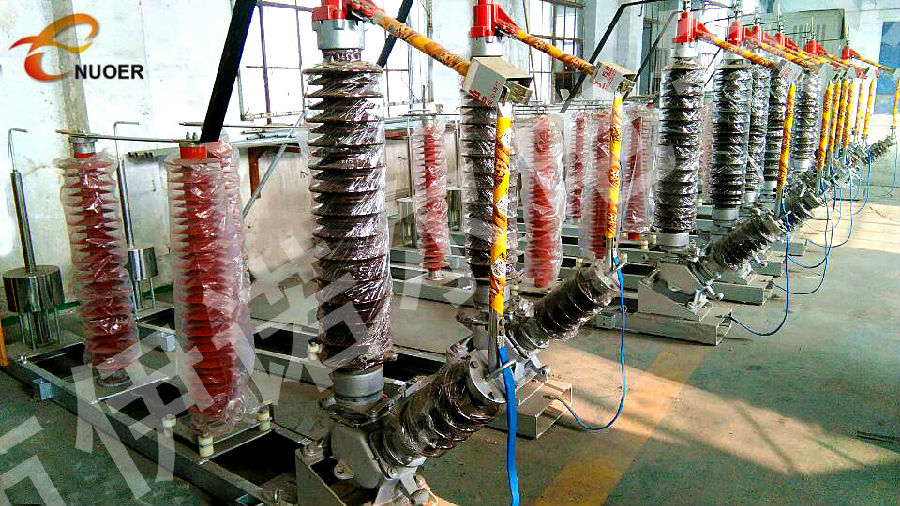

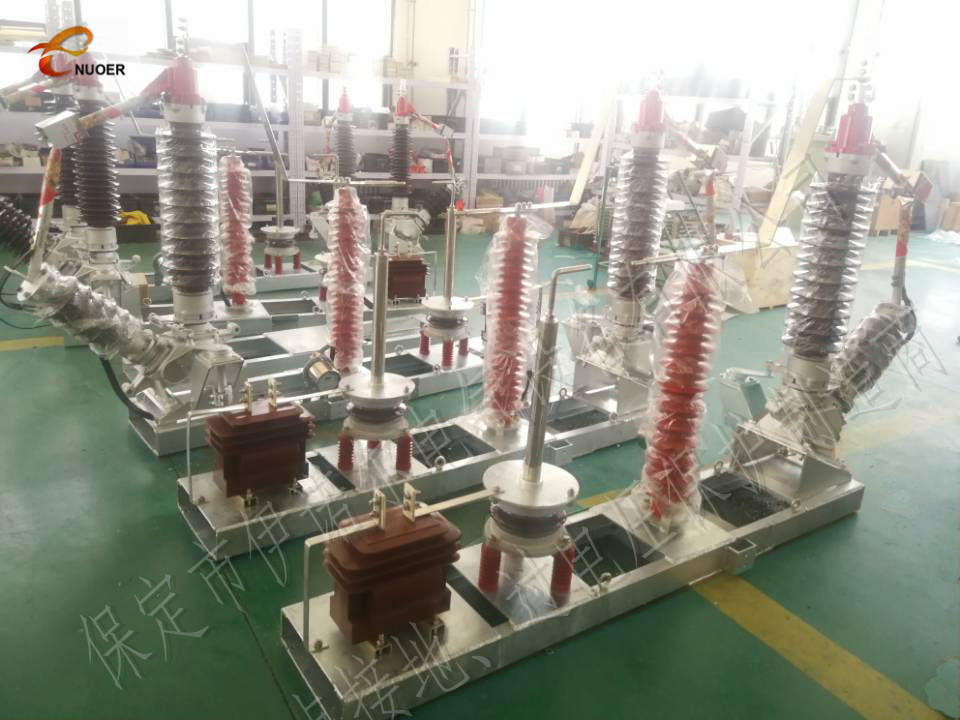

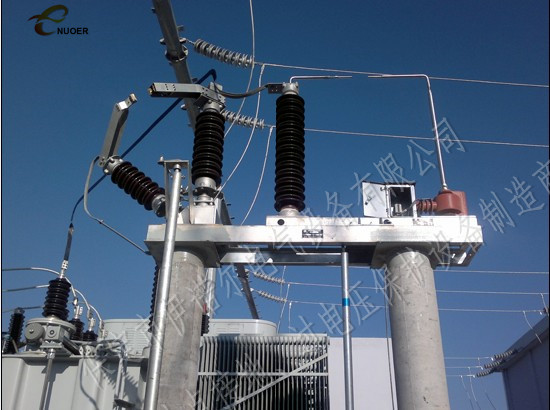

目前隨著對電力中性點保護的深入,避雷器和間隙并聯保護的保護方式在電力系統和工礦企業中越來越普及。ENR-JXB-110/D 中性點成套設備---又稱主變間隙保護裝置設備構成:避雷器、保護間隙、隔離開關、操作機構、互感器、底座、立柱等.
