一、概述

110kV、220kV、330kV是供電系統的主要電壓等級，其中性點一般采用直接接地方式，由于繼電保護整定配置及防止通訊干擾等方面的要求，同時為了限制單相短路電流，其中有部分變壓器采用中性點不接地方式。在這種運行方式下，由于雷擊、單相接地短路故障等會(huì )造成中性點過電壓，而且變壓器大多是分級絕緣，須對其設置保護裝置防止事故發生。

在我國110kV-330kV的電力系統中，變壓器中性點保護主要采用避雷器和保護間隙并聯運行的方式，這就是變壓器中性點間隙接地保護成套裝置，也稱主變中性點接地組合設備。

ENR-JXB變壓器中性點間隙接地保護成套裝置通過將避雷器和間隙配合使用，利用了間隙放電的放電時延和金屬氧化物避雷器無放電時延的特性，實現了高頻瞬態過電壓（雷擊過電壓、操作諧波過電壓）下，避雷器動作，間隙不動作；工頻過電壓（單相接地過電壓）下，間隙動作，實現快速保護。另外，間隙和避雷器的伏秒曲線應在變壓器絕緣伏安特性曲線之下，以實現與變壓器的絕緣配合，保護變壓器絕緣。

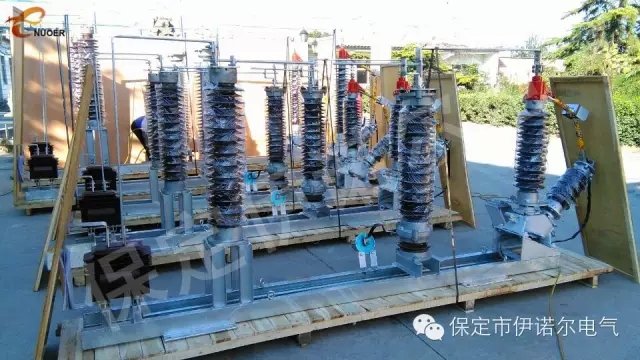

針對這種需求，我公司生產了ENR-JXB系列變壓器中性點間隙接地保護成套裝置（主變中性點接地組合設備）。裝置采用氧化鋅避雷器加間隙并聯運行的保護方式，適用于110KV、220KV、330KV電力變壓器的中性點，不僅可以保護變壓器中性點絕緣免受雷電過電壓和工頻暫態過電壓的損壞，還可實現變壓器中性點接地運行或不接地運行兩種不同運行方式的自由切換。ENR-JXB系列變壓器中性點間隙接地保護成套裝置（主變中性點接地組合設備）被應用于熱電、水電及風力發電等電廠、電站，電網公司各大變電所、變電站，及煤炭礦業、鋼鐵冶金、石油化工等大型工礦企業。

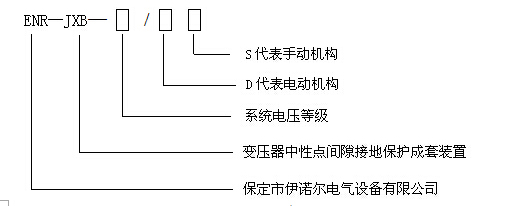

二、型號說明
