一、概述
隨著我國對城市及農村電網的大規模技術改造,城市、農村的配電網必定向電纜化發展,系統對地電容電流在逐漸增大,弧光接地過電壓?jiǎn)?wèn)題也隨機而來。運行經驗證明,當這類電網發展到一定規模時,內部過電壓,特別是電網發生單相間歇性孤光接地時產生的孤光接地過電壓,及特殊條件下產生的鐵磁諧振過電壓已成為這類電網設備安全運行的一大威脅,其中以單相弧光接地過電壓比較嚴重。為了解決上述問題,不少電網在電網中性點裝設消弧線圈,當系統發生單相弧光接地時,利用消弧線圈產生的感性電流對故障點電容電流進行補償,使流經故障電流減小,從而達到自然熄弧的目的。運行經驗表明,雖然消弧線圈對抑制間歇性弧光接地過電壓有一定作用,但在使用中也發現消弧線圈存在的一些問題。
1、由于電網運行方式的多樣化及弧光接地點的隨機性,消弧線圈要對電容電流進行有效補償卻有難度,且消弧線圈僅僅補償了工頻電容電流,而實際通過接地點的電流不僅有工頻電容電流,而且包含大量的高頻電流及阻性電流,嚴重時僅高頻電流及阻性電流就可以維持電弧的持續燃燒。
2、當電網發生斷線、非全向、同桿線路的電容耦合等非接地故障,使電網的不對稱電壓升高,可能導致消弧線圈的自動調節控制器誤判電網發生接地而動作,這時將會(huì )在電網中產生很高的中性點位移電壓,造成系統中一相或兩相電壓升高很多,以致?lián)p壞電網中的其它設備。
3、消弧線圈體積大,組件多,成本高,安裝所占場地較大,運行維護復雜,而且隨著電網的擴大,消弧線圈也要隨之更換,不利于電網的遠景規劃。
目前國內電網如采取經小電阻接地的方式,雖然抑制了弧光接地過電壓,克服了消弧線圈存在的問題,卻犧牲了對用戶供電的可靠性,一律切除故障線路而且也不能分辨出金屬性或弧光接地故障類型;使并不存在弧光接地過電壓危害的金屬性接地故障線路也被切除,擴大了停電范圍和時間。由于加大了故障電流,對于弧光接地則加劇了故障點的燒損。

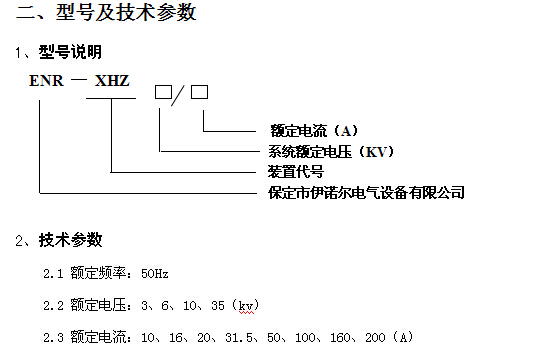

為此,我公司生產的XHZ消弧消諧及過電壓保護裝置,能將中性點非有效接地系統的相間、相地過電壓限制在電網安全范圍內,解決了各種過電壓對電網的威脅。
1、用戶訂購時應提供系統電壓等級,單相接地電容電流。
2、固定式還是手車式,柜體尺寸及外殼材質。
3、是否需加裝接地選線裝置。
4、如果需要其他附件或備件,請注明。
如需詳細產品資料請聯系伊諾爾電氣客服0312-3265117 3265127。
