保定市伊諾爾電氣設備有限公司針對電力系統中性點經消弧線圈接地方式,ENR-XHBZ消弧線圈接地補償裝置主要用于6kV、10kV、35kV電網中,中性點經消弧線圈接地方式;自動跟蹤補償電網電容電流,使之保持于設定參數范圍內,消除電網系統內部過電壓及諧振過電壓,電網發生接地故障時自動報警,具有遠動輸出口,以便與上位機通訊。
偏磁式消弧線圈補償電網中性點裝設消弧線圈目的:
1、 自動消除電網的瞬間單相接地故障
2、 當發生(金屬)單相接地故障時,有兩種選擇:經選線裝置或微機接地保護檢出故障線路后,作用于跳閘;也可使電網在一定時間內帶故障運行,待調度部門轉移負荷后延時跳開故障線路,使電網具有運行可靠性。

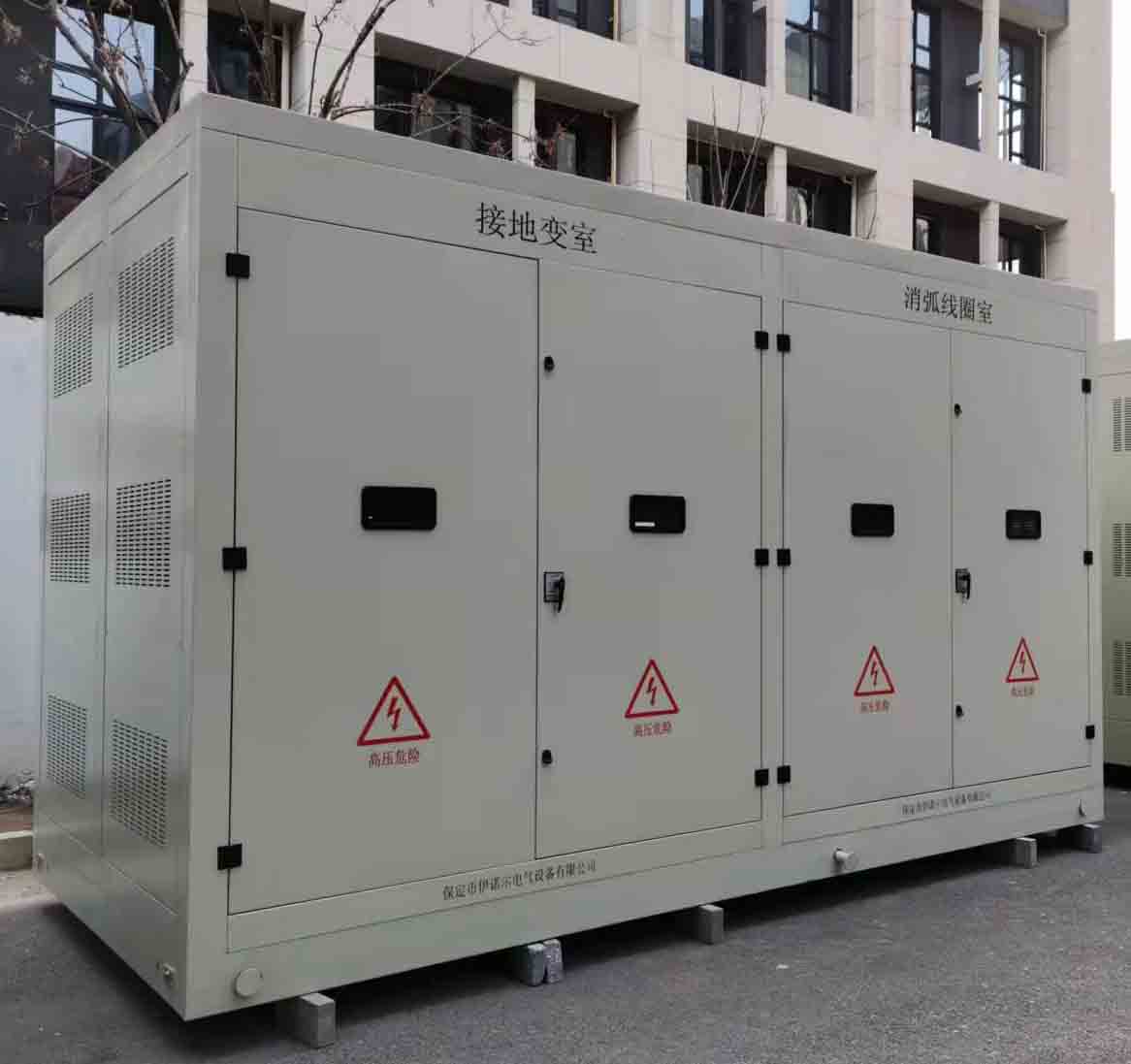

偏磁式消弧線圈成套裝置總體組成
該裝置由接地變壓器、偏磁式消弧線圈、微機控制器、電流互感器等組成
(一) 接地變壓器
消弧線圈系統在接入時必須有電源中性點,在其中性點上接入消弧線圈。接地變壓器的作用是在電力系統為△型接線或Y型接線中性點未引出時,用接地變壓器構造成系統中性點。
接地變壓器除可以帶消弧線圈外,也可帶二次負載,代替站用變。在帶二次負載時,接地變壓器的一次容量應為消弧線圈與二次負載容量之和;接地變壓器不帶二次負荷時,接地變壓器容量等于消弧線圈容量。
(二) 偏磁式消弧線圈
偏磁式消弧線圈自動跟蹤補償控制系統采用交流線圈內布置一個磁化鐵芯段,通過施加直流勵磁電流改變鐵心的磁導,從而實現電感的連續可調。當電網發生單相接地時,該系統能瞬間調整電感,補償接地電容電流。
消弧線圈本體特點
1、偏磁式消弧線圈本體電感瞬間連續可調,調節速度快。
2、偏磁式消弧線圈本體內部無任何機械運動部件,無觸點、可靠性高。
如需詳細產品資料請聯系伊諾爾電氣客服0312-3265117 3265127。
